利用Wireshark观察TCP三次握手
运输层知识请看
1. TCP的三次握手
1.1 原理

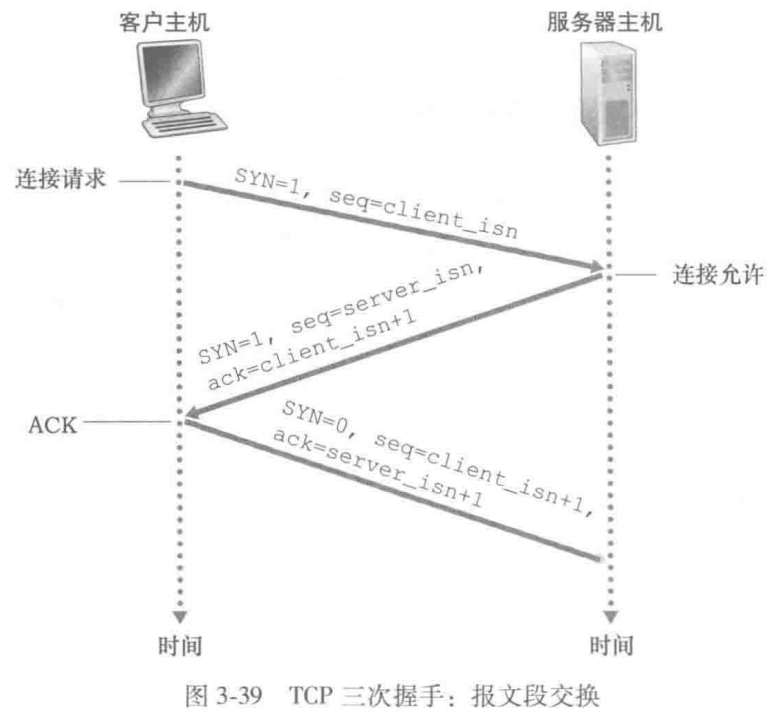

三次握手流程
- 客户端TCP向服务器端TCP发送SYN报文段
- 首部中的SYN标志位被置为1，ACK标志位被置为0
- 客户会随机地选择一个初始序号（client_isn）
- 确认号字段被置为0
- 服务器端TCP接收到SYN报文段，为TCP连接分配缓存和变量，并向客户端TCP发送SYNACK报文段
- 首部中的SYN标志位被置为1，ACK标志位被置为1
- 服务器会随机选一个初始序号（server_isn）
- 确认号字段被置为client_isn+1
- 客户端TCP接收到SYNACK报文段，为TCP连接分配缓存和变量，并向服务器端TCP发送ACK报文段
- 首部中的SYN标志位被置为0，ACK标志位被置为1
- 序号字段被置为client_isn+1
- 确认号字段被置为server_isn+1
为什么需要三次握手？
- 全双工通信
- 第一次握手确认客户端请求建立连接
- 第二次握手确认服务器同意建立连接，并且服务器可以接收到客户数据
- 第三次握手确认客户可以接收到服务器的数据
- 可靠性：三次握手确保双方都能正确接收和处理对方的序列号和确认号，从而实现可靠数据传输

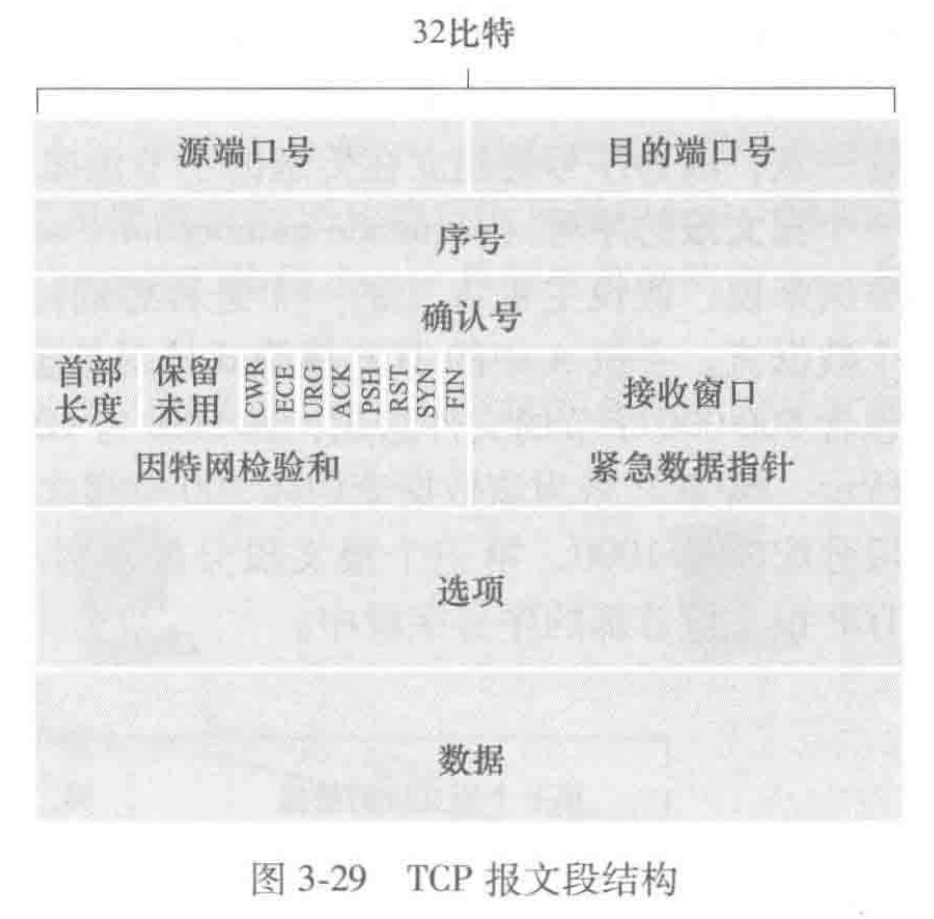

1.2 TCP报文段结构
| 字段 | 长度/比特 | 作用 |
|---|---|---|
| 源端口号（Resource Port） | 16 | 标识数据传输的起始端点 |
| 目的端口号（Destination Port） | 16 | 标识数据传输的终止端点 |
| 序号（Sequence Number） | 32 | 标识TCP数据流中的字节顺序 |
| 确认号（Acknowledgement Number） | 32 | 标识下一个期望接收的字节序号 |
| 首部长度（Header Length） | 4 | 指示TCP头部长度，以32位字为单位 |
| 保留区域（Reserved） | 3 | 保留，可能会在未来的协议扩展中有新的用途 |
| 减少拥塞窗口（CWR） | 1 | 发送方用于确认它已经响应了网络拥塞，调整了其拥塞窗口 |
| 显式拥塞通知（ECN-Echo） | 1 | 接收方用于通知发送方网络发生了拥塞 |
| 标志（Flags） | 6 | 控制位，标识特殊功能（具体在下面） |
| 接收窗口（Window） | 16 | 指定接收方的缓存区域大小 |
| 检验和（Checksum） | 16 | 检验报文在传输过程中是否出错 |
| 紧急数据指针（Urgent Pointer） | 16 | 指示紧急数据在数据流中的位置 |
| 选项（Options） | 每项32位 | 用于传输协议的扩展功能 |
| 数据（Data） | 可变 | 实际传输的应用数据部分 |
1.3 标志（按顺序）
- URG（Urgent）：紧急指示标志，表示有紧急数据需要优先处理
- ACK（Acknowledgement）：确认标志，用于确认收到的数据
- PSH（Push）：推送标志，表示接收方应尽快将数据推送到应用程序，而不是等待缓冲区满
- RST（Reset）：重置标志，用于重新初始化连接
- SYN（Synchronize）：同步标志，用于连接的建立阶段
- FIN（Finish）：结束标志，用于连接的终止阶段
2. 实验
2.1 实验流程
- 打开Wireshark，点击控制栏的“开始捕获分组”，即蓝色鲨鳍图标
- 打开Edge浏览器，输入要访问的网址，这里输入的是
www.baidu.com - 打开Wireshark，点击控制栏的“停止捕获分组”，即红色方形图标

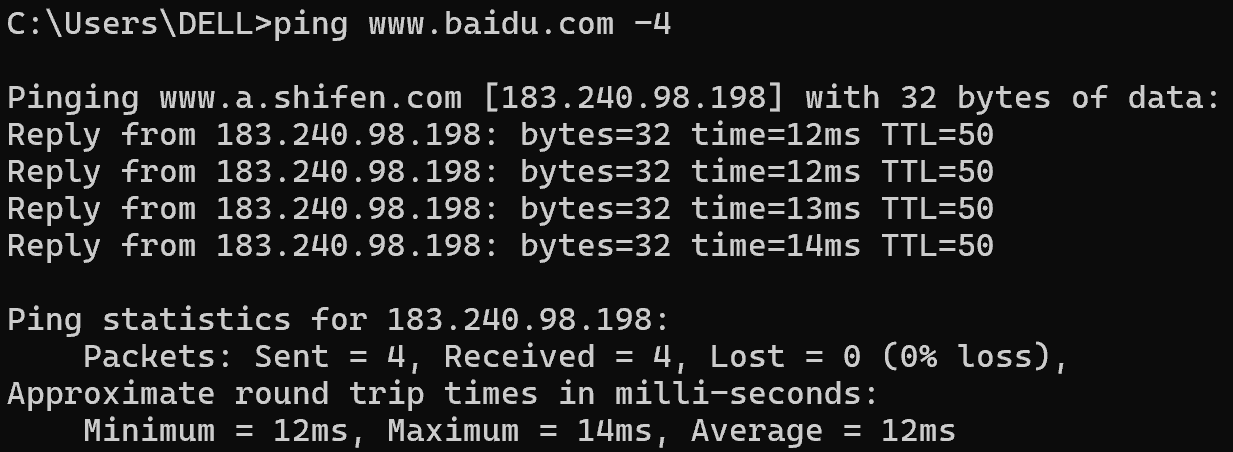

- 打开Terminal，输入命令
ping www.baidu.com -4，获取主机的IPv4地址183.240.98.198

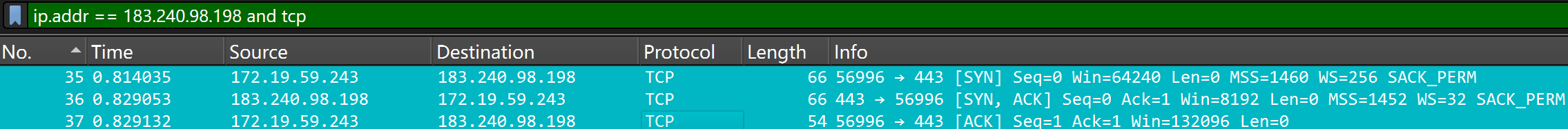

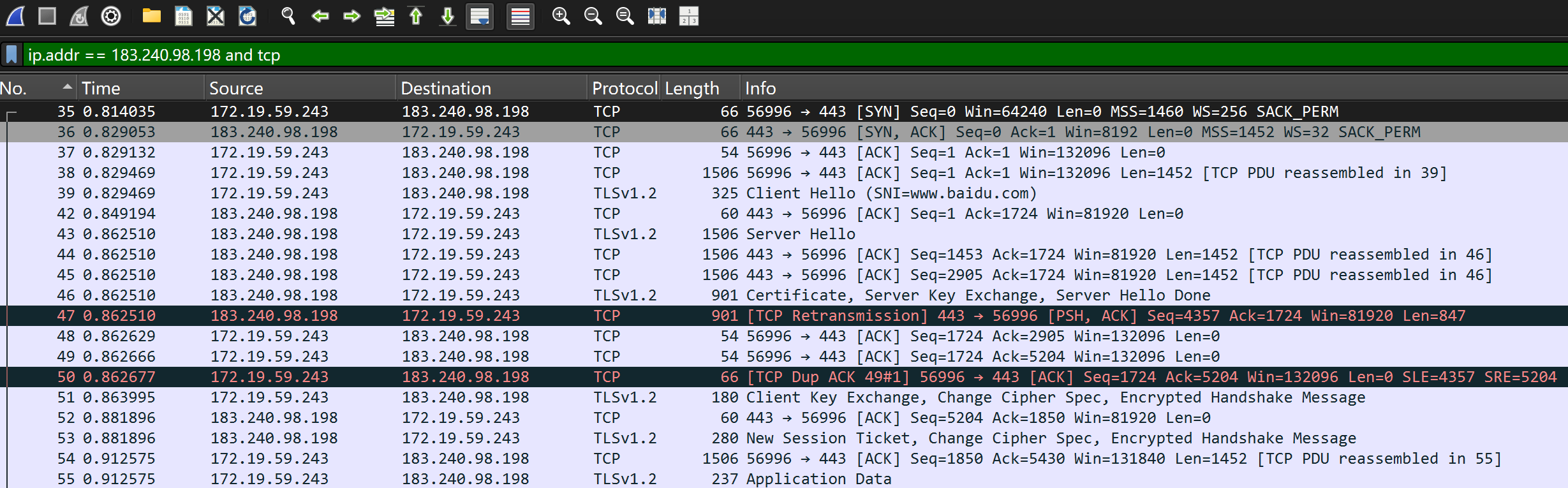

- 打开Wireshark，在控制栏底部的过滤器中输入
ip.addr == 183.240.98.198 and tcp - 滚动滑到最上面栏目，不出意外的话前三个就是TCP的三次握手
需要说明的是，书本上都是以HTTP协议做例子，握手之后直接就可以传输数据
但现在的浏览器都强制使用HTTPS协议，在TCP连接建立之后，会进行TLS握手阶段（主要包括Client Hello、Server Hello、证书交换、密钥交换和握手完成），然后才传输数据
所以这里我们只看前三个TCP
2.2 首部分析（以第一个TCP为例）
Frame 35: 66 bytes on wire (528 bits), 66 bytes captured (528 bits) on interface \Device\NPF_{7EF505B7-CAD7-4835-BC20-6D8015ED071D}, id 0：捕获数据帧的元信息
Frame 35：捕获的数据帧编号66 bytes on wire (528 bits)：数据帧在网络上实际传输的长度是66字节66 bytes captured (528 bits)：捕获的数据帧长度也是66字节，说明成功地捕捉到了全部内容on interface \Device\NPF_{7EF505B7-CAD7-4835-BC20-6D8015ED071D}：数据帧在指定的网络接口上捕获，这里由Wireshark使用
Ethernet II, Src: Intel_c8:72:56 (8c:f8:c5:c8:72:56), Dst: NewH3CTechno_ba:6a:01 (28:e4:24:ba:6a:01)：链路层协议
Ethernet II：表示这是一个以太网II格式的数据帧Src: Intel_c8:72:56 (8c:f8:c5:c8:72:56)：表示数据帧的源MAC地址Dst: NewH3CTechno_ba:6a:01：表示数据帧的目的MAC地址
Internet Protocol Version 4, Src: 172.19.59.243, Dst: 183.240.98.198：网络层协议
Internet Protocol Version 4：表示这是一个IPv4协议的数据帧Src: 172.19.59.243：表示数据帧的源IP地址Dst: 183.240.98.198：表示数据帧的目的IP地址
Transmission Control Protocol, Src Port: 56996, Dst Port: 443, Seq: 0, Len: 0：运输层协议
Transmission Control Protocol：表示这是一个TCP协议的数据帧Src Port: 56996：表示数据帧的源端口Dst Port：表示数据帧的目的端口Seq: 0：表示数据帧的序列号Len: 0：表示数据帧的有效负载长度
接下来主要从运输层协议角度分析，并且只讲一些关键字段

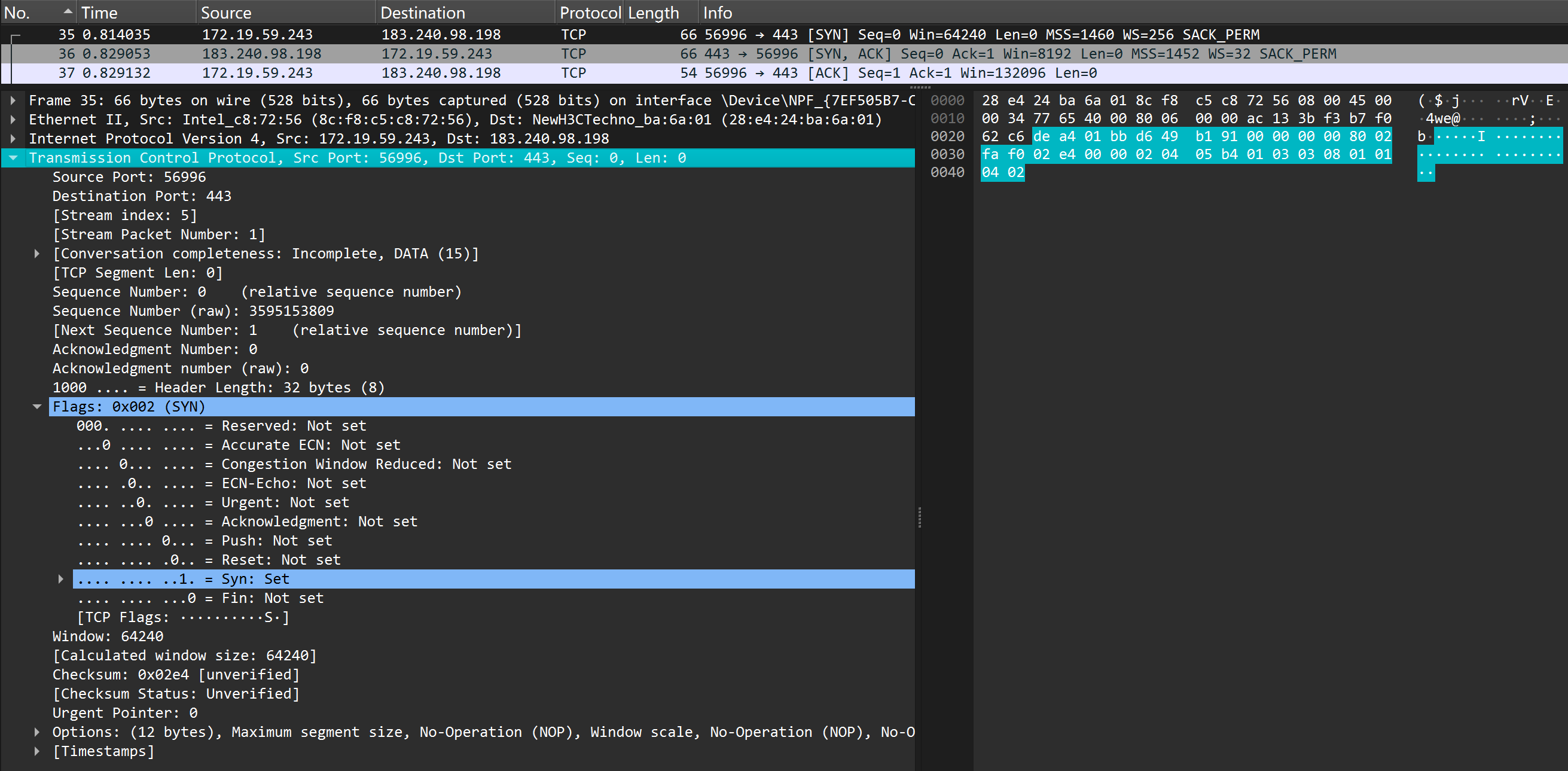

2.3 第一次握手：SYN
点击左边栏目的字段，右边栏目会将对应的字节高亮
Sequence Number (raw): 3595153809：绝对序号是3595153809，16进制下是d6 49 b1 91
Acknowledgment number (raw): 0：在三次握手过程中，第一个SYN包的确认号通常是0，表示还没有任何数据被确认
Flags: 0x002 (SYN)：后六位是000010，SYN被置位，表示客户请求建立连接
Options: (12 bytes), Maximum segment size, No-Operation (NOP), Window scale, No-Operation (NOP), No-Operation (NOP), SACK permitted
- TCP Option - Maximum segment size: 1460 bytes：表示每个TCP数据段的最大有效负载（MSS）为1460字节
- TCP Option - Window scale: 8 (multiply by 256)：表示TCP窗口的实际大小是窗口字段值乘以256
- TCP Option - SACK permitted，表示允许接收方告知发送方哪些数据块已经成功接收，哪些需要重传
- TCP Option - No-Operation (NOP)：这是一个填充或对齐选项，长度为1字节，用于确保其他选项的对齐
每个选项字段长都是4字节（32位），而有些选项值只需要1/2/3字节，因此需要1字节的NOP对齐到4字节边界

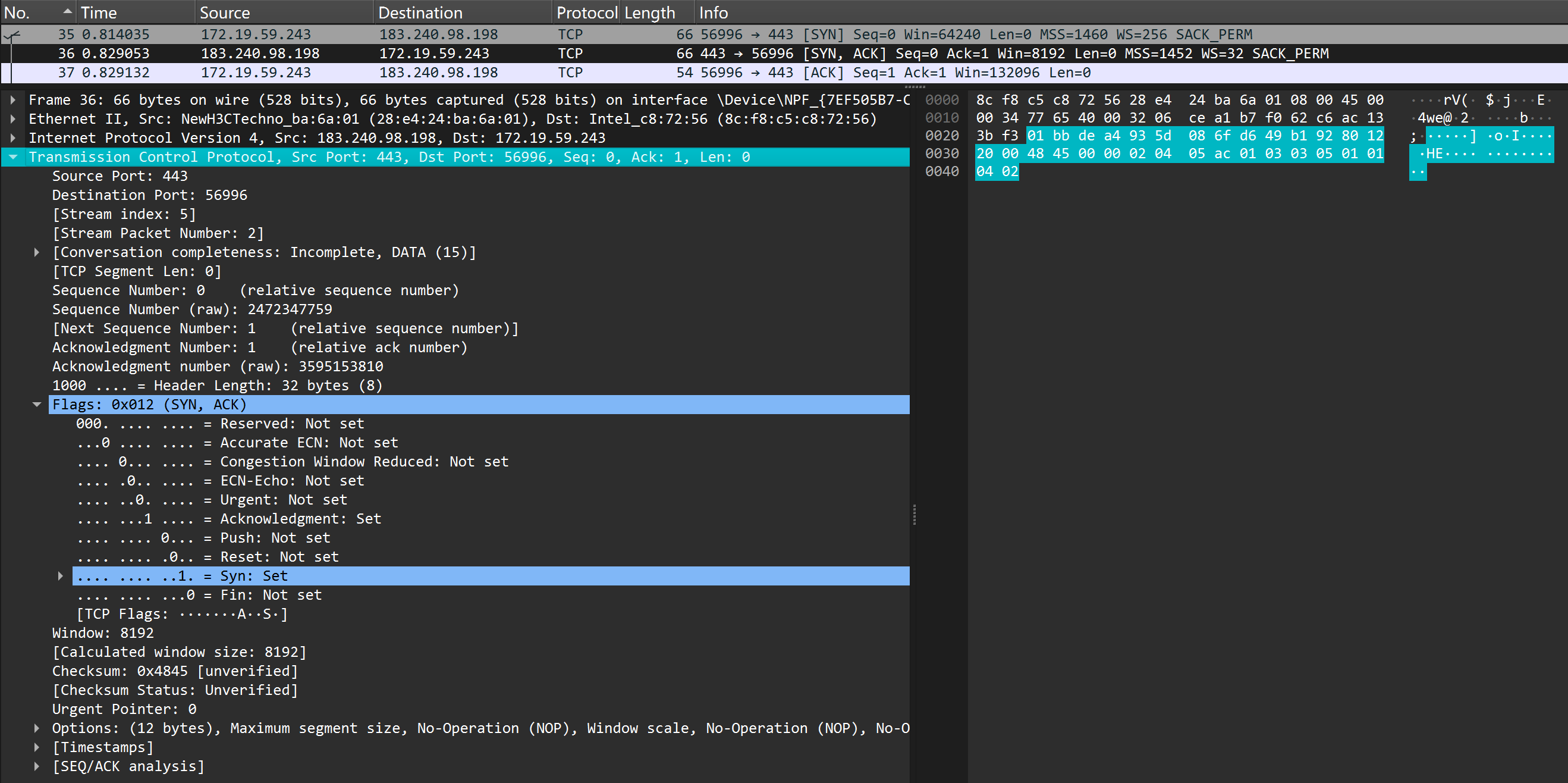

2.4 第二次握手：SYN-ACK
Sequence Number (raw): 2472347759：绝对序号随机初始化为2472347759
Acknowledgment number (raw): 3595153810：绝对序号是3595153810，可以发现是SYN报文段的序号（3595153809）+1
Flags: 0x012 (SYN, ACK)：后六位是010010，ACK和SYN被置位，表示服务器允许并确认建立连接

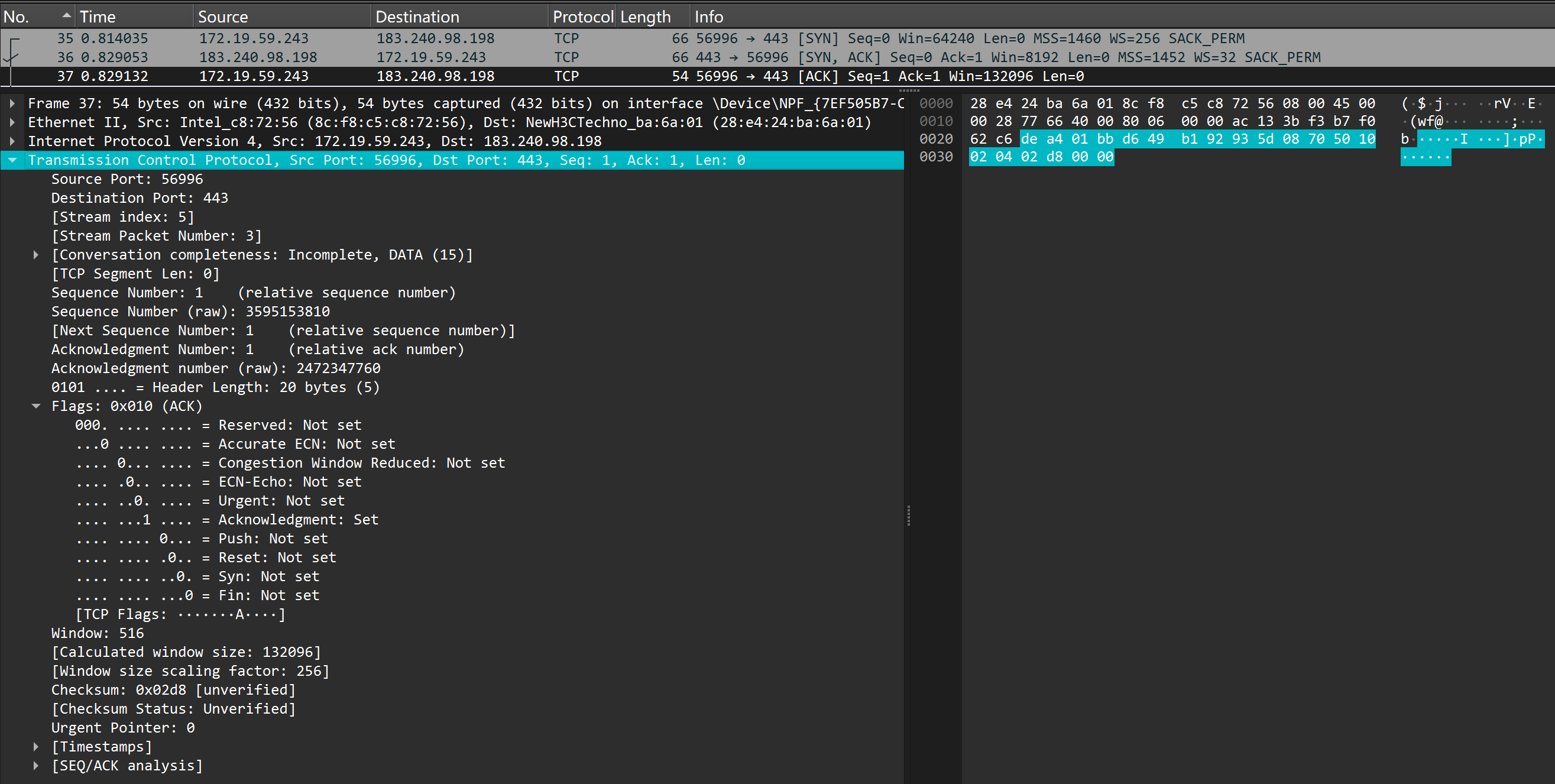

2.5 第三次握手：ACK
Sequence Number (raw): 3595153810：绝对序号是3595153810，可以发现是SYN报文段的序号（3595153809）+1
Acknowledgment number (raw): 2472347760：绝对序号是2472347760，可以发现是SYN-ACK报文段的序号（2472347759）+1
Flags: 0x010 (ACK)：后六位是010000，ACK被置位，表示客户端确认了服务器端的连接请求，并准备好了进行数据交换
可以发现，第三次握手的时候没有选项字段，这是因为在第一次和第二次握手中协商了部分选项（如最大段大小、窗口缩放等），这些选项已经被双方认可和接受，不需要再次声明
2.5 相对序号
在Wireshark中使用相对序号而非绝对序号，主要是为了简化数据包分析过程，因为绝对序号在TCP流量中通常很长，且随着数据流量的增加而增加，这使得观察和比较变得复杂
利用相对序号概述一遍流程：
- 客户端发送
Seq=0,ACK=0的SYN报文来请求连接 - 服务器发送
Seq=0,ACK=1的SYN-ACK报文来允许连接 - 客户端发送
Seq=1,ACK=1的ACK报文来确认连接
