目标代码生成

1. 程序任务

输入：优化的三地址中间代码序列
指令选取：选择与中间代码序列等价的目标代码序列
- 空间复杂度小：生成的目标代码越短越好
  - 时间复杂度小：生成的目标代码执行得越快越好，多利用寄存器，减少对存储器的访问次数
寄存器分配：利用寄存器资源，减少内存访问开销
- 分配：选择变量的值暂时驻留在寄存器中
- 指派：为某些变量分配具体的寄存器
指令调度：重新排列指令顺序，减少因依赖关系导致的停顿，提升指令级并行
输出：目标代码

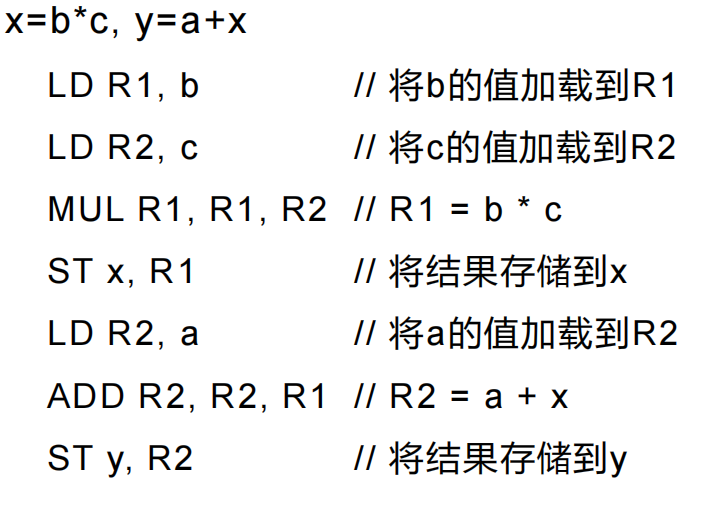

2. 目标代码

2.1 指令集

类别	说明
LD dst, addr	从内存 addr 读取数据到寄存器（Load）
ST x, Ri	将寄存器数据写入内存（Store）
OP dst, src1, src2	执行二元运算 dst = src1 op src2
OP dst, src	执行一元运算 dst = op src
BR L	无条件跳转到标签 L（Branch）
CMP R1, R2	比较两个寄存器的值
B<cond> L	根据比较条件跳转到标签 L，其中 cond 有 LT、LE、GT、GE、EQ、NE

2.2 寻址模式

模式	名称	说明	代价
C	立即数	立刻就把常量 C 当作操作数	1
R	寄存器直接	操作数就存在寄存器里，无需再做寻址	0
®	寄存器间接	R 中存的是内存地址，CPU 取出后还要一次内存访问	0
a(R2)	直接变址寻址	计算地址 R + a，再去该内存单元取值	1
*a®	间接变址寻址	计算地址 R + a，再从该内存单元取地址，最后才取值	1
x	直接内存寻址	地址 x 是一常量或符号地址，直接访问该内存单元	1
*x	间接内存寻址	先从内存位置 x 得到一个地址，然后在该地址取值	1

2.3 地址分配

2.3.1 静态分配

在编译的时候就为每个过程分配两块固定地址区间作为活动记录，调用时不会改变栈指针 SP

codeArea：存放该过程对应机器指令的连续内存区间
staticArea：存放每次调用的活动记录，比如返回地址、局部变量等

假设现在要调用过程 p，假设每个指令占用 10 字节地址，每个 action 伪指令占用 10 字节地址

假设 p.staticArea = 564，p.codeArea = 300

...
100: action             // 调用过程 p 之前的指令
120: ST 364, #140        // 将过程的返回地址存到 staticArea
130: BR 300              // 跳转到 codeArea 执行过程 p
140: action             // 调用过程 p 之后的指令
150: ...
...
200: action             // 过程 p 的指令
210: BR *564            // 跳转到 564 存储的内存地址
...
564: #140
...

2.3.1 栈分配

每次调用过程时都在运行时用栈指针动态分配活动记录，调用／返回时需要调整栈指针并读写栈指针相对偏移

stackStart：调用点之前栈指针值
recordSize：每次调用时要在栈上分配的活动记录大小（字节数）

假设现在过程 m 要调用过程 p，过程 p 要调用过程 q，假设每个指令占用 10 字节地址，每个 action 伪指令占用 10 字节地址

假设过程 m 的 stackStart = 600，每个过程的 recordSize = 60

...
100: LD SP, #600      // 初始化栈指针为内存高端地址 600
110: action            // 调用过程 p 之前的指令
120: ADD SP, SP, 60    // 为过程 p 分配活动记录空间
130: ST *SP, #150      // 将过程 p 返回地址存入栈顶
140: BR 300            // 执行过程 p
150: SUB SP, SP, 60    // 收回分配的空间
160: action            // 调用过程 p 之后的指令
...
200: action            // 过程 q 的指令
210: BR *0(SP)        // 跳转回返回点
...
300: action            // 调用过程 q 之前的指令
310: ADD SP, SP, 60    // 为过程 q 分配活动记录空间
320: ST *SP, #340      // 将过程 q 的返回地址存入栈顶
330: BR 200            // 执行过程 q
340: SUB SP, SP, 60    // 收回分配的空间
350: action            // 调用过程 q 之后的指令
360: BR *0(SP)        // 跳转回返回点
...
660: #150              // 存过程 p 的返回点
720: #340              // 存过程 q 的返回点

3. 代码生成器

3.1 待用与活跃

基本块：一段只能顺序执行，从头到尾没有分支也没有分支目标的指令序列

单一入口：除了起始指令，不能从别的地方跳转到中间执行
单一出口：除了末尾指令，不能从中间跳转到别的地方执行

i: A := B op C

定值：三地址指令的左侧目标变量，旧值会被新值覆盖，也就是确定了值
引用：三地址指令的左侧操作变量，只会利用值不会改变值，也就是引用了值
活跃：如果当前位置 i 之后，变量还会被引用，则称变量在当前位置 i 是活跃的
待用：从 i 开始向后看（包括i），第一次引用变量的指令号 j 为变量在 i 的待用
待用一定活跃，活跃不一定待用

变量类型

用户变量：在源代码明确定义的变量，总是假设在基本块的出口处仍然是活跃的
临时变量：在生成中间代码时自动插入的存储中间结果的变量，通常只在单个基本块内被定义和引用，总是假设在基本块的出口处是不活跃的

3.2 寄存器分配

3.2.1 原则

最大化寄存器驻留：当生成某变量的目标代码时，尽量让变量的中间结果或值保留在寄存器中
块边界：进入基本块时所有寄存器是空闲的，离开基本块时释放所有占用的寄存器
及时回收：不再被引用的变量所占用的寄存器需要尽早释放

3.2.2 待用信息链表算法

为每个变量维护一个二元组表示是否待用（x表示在x待用，F表示非待用）和是否活跃（L表示活跃，F表示非活跃），将未来的信息回溯给先前的每个指令

初始化所有用户变量为非待用和活跃 (F, L)，初始化所有临时变量为非待用和非活跃 (F, F)
从后往前扫描基本块内的四元式 i: A := B op C
1. 将 A 改为 (F, F)：A 的旧值被更改了，所以既不会被引用也不是活跃的
2. 将 B 和 C 改为 (i, L)：B 和 C 的值未来会在 i 被引用，B 和 C 的值在之前是活跃的

3.2.3 寄存器分配算法

寄存器描述数组 RVALUE：标记当前正驻留在寄存器 R 中的变量

RAVALUE[R] = {A}：A 独占寄存器 R
RAVALUE[R] = {A, B}：B 和 C 共占寄存器 R（比如赋值 B:=C)
RAVALUE[R] = {}：寄存器 R 空闲

变量地址描述数组 AVALUE：当前变量的值的存储位置描述

AVALUE[A] = {R_k}：变量存在寄存器 R_k 中
AVALUE[A] = {addr_a}：变量存在内存 addr_a 中
AVALUE[A] = {R_k, addr_a}：变量既存在寄存器 R_k 中又存在内存 addr_a 中（率先使用寄存器）

寄存器分配函数 GETREG：将四元式 i: A := B op C 的编号 i 输入，按照以下优先级顺序返回寄存器来存结果 A

如果 A 已经在某个寄存器 R，则返回 R
如果 B 独占 R，且 B 不再被引用，则返回 R
如果有空闲的 R，则返回 R
选择引用位置最远的寄存器 R，如果占用这个 R 的变量不在内存，则需要先加载到内存防止数据丢失 ST R, addr(v)，然后再返回 R

function GETREG(i: instruction index, A: Var) -> Reg:
    // 1. 已经分配
    for each R in Regs:
        if A in RVALUE[R]:
            return R

    // 2. B 没有引用
    if AVALUE[B] has R and Live[i][B] == false:
        return R

    // 3. 空闲寄存器
    for each R in Regs:
        if RVALUE[R] is {}:
            return R

    // 4. 最优搜索，写回内存
    bestR = find() // （此处省略伪代码）
    for each v in RVALUE[bestR]:
        if AVALUE[v] not has addr_v:
            emit ST bestR, addr(v)
            AVALUE[v] += { addr_v }
    return bestR

3.2.4 代码生成算法

给结果分配寄存器：调用 R_k = GETREG(A := B op C) 给结果 A 分配寄存器
利用寄存器执行计算：利用 AVALUE[B] 和 AVALUE[C] 确定 B 和 C 的存储位置 B’, C’
1. 如果 B 的存储位置是 R_j ≠ R_k 或 addr_b，则生成：LD R_k, B'; op R_k, C';
2. 如果 B 的存储位置就是 R_j = R_k，则生成：op R_k, C';
清空 R_k：对任何在 RVALUE[R_k] 的变量 v，令 AVALUE[v] -= {R_k}
确定 A 的存储位置：令 AVALUE[A] += {R_k}，RVALUE[R_k] += {A}
及时恢复被无效占用的寄存器：如果 B 或 C 的是非引用和非活跃，且其值存在于某个 R_j 中，则删除 RVALUE[R_j] 中的 B 或 C，删除 AVALUE[B] 或 AVALUE[C] 中的 R_j
恢复所有寄存器：如果到达基本块的末尾，对所有活跃变量，如果占用寄存器 R_k，则需要
1. 把寄存器的值先存进内存，生成：ST R_k, addr(v)
2. 令 AVALUE[v] = {addr_v}，令 RVALUE[R_k] = {}

for each i: A := B op C do:
    // 1. 分配寄存器
    Rk = GETREG(i, A)

    // 2. 确定 B 和 C
    if ∃ Rj ∈ AVALUE[B] then B′ = Rj else B′ = addr(B)
    if ∃ Rj ∈ AVALUE[C] then C′ = Rj else C′ = addr(C)

    // 3. 生成目标代码
    if B' != Rk:
        emit LD Rk, B'
    emit OP Rk, C'

    // 4. 清除旧值
    for each v in RVALUE[R_k]:
        RVALUE[R_k] -= { v }
        AVALUE[v]   -= { R_k }
    for each Rj in AVALUE[A]:
        RVALUE[Rj] 	-= { A }
        AVALUE[A]		-= { R_j }

    // 5. 更新映射
    AVALUE[A]   += { Rk }
    RVALUE[Rk]  += { A }

    // 6. 回收寄存器
    for v in { B, C }:
        for each (Rj in AVALUE[v]):
            if Live[i][v] == false:
                emit ST Rj, addr(v)
                RVALUE[Rj] -= { v }
                AVALUE[v]  -= { Rj }

// 7. 基本块出口
for each Rk in Regs:
    for each v in RAVLUE[Rk]:
        if Live[exit][v] == true:
            emit ST Rk, addr(v)
            RVALUE[Rk] -= { v }
            AVALUE[v]  = { addr(v) }
